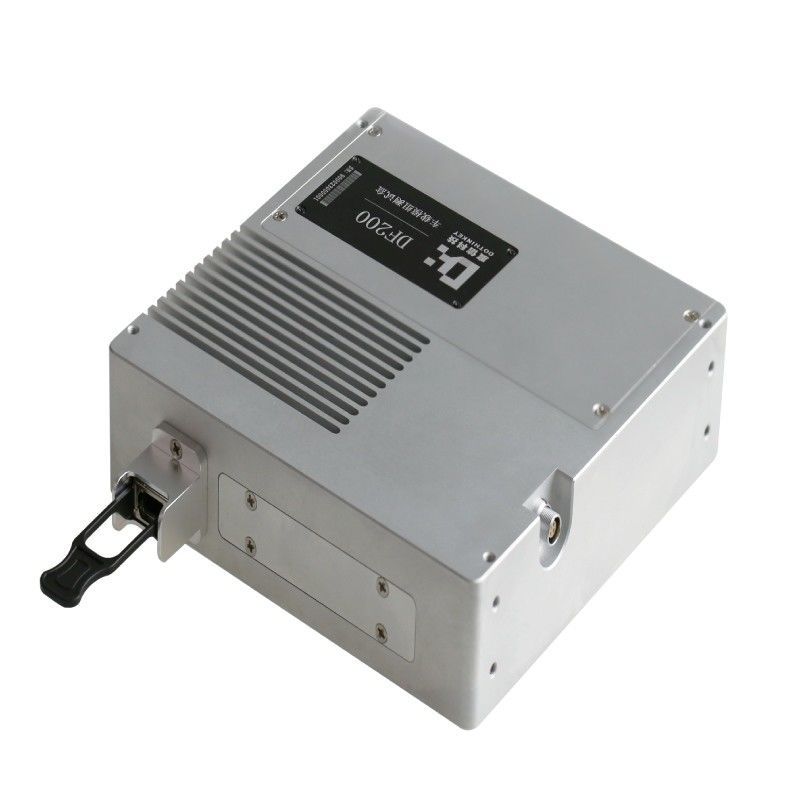

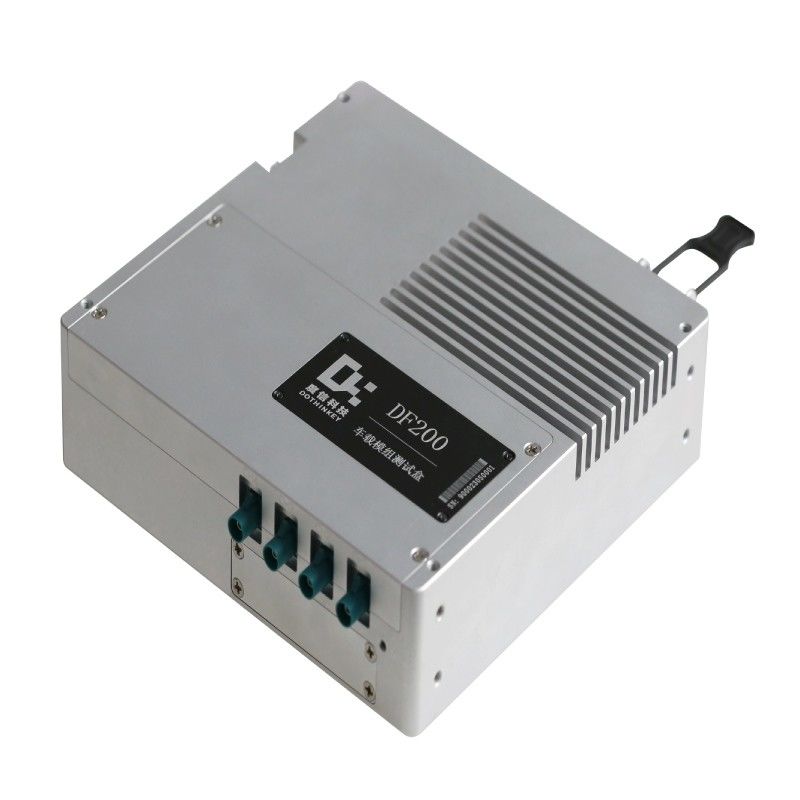

DF200 Dothinkey Image Frame Grabber για δοκιμές EMC αυτοκινητοβιομηχανικών μονάδων

Δοκιμαστικό μοντέλο αυτοκινήτου DF200

1Επιλέξτε ευέλικτα τα κανάλια 1-4;
2. ρύθμιση τροφοδοσίας μονάδας ισχύος 0,8-18V·
3. Η τρέχουσα παρακολούθηση, η ταχύτητα εικόνας/λάθος εικόνας, τα στατιστικά σφάλματα σύνδεσης, τα στατιστικά σφάλματα αποκωδικοποίησης.
4. Καταγράψτε και αποθηκεύστε ολόκληρη την εικόνα κάθε καναλιού, που τροφοδοτείται από POC;
5- Ευέλικτες λύσεις αποσύνδεσης ανάλογα με τις ανάγκες (για τις σειριασμένες μονάδες αυτοκινήτων MAXIM/TI, συμβατές με τη συντριπτική πλειοψηφία των μονάδων σειριασμού που διατίθενται σήμερα στην αγορά)
6. Υποστηρίζει επικοινωνία με οπτική ίνα 40G (χρησιμοποιώντας ένα έως τέσσερα καλώδια οπτικής ίνες, συμβατά με κάρτες 10G και εύρος ζώνης που καθορίζεται από τον αριθμό των συνδεδεμένων θύρων 10G)
Απόφαση)
7. Δυνατότητα υποστήριξης δοκιμών EMC για οχήματα σε επίπεδο προδιαγραφών οχημάτων (υπό την προϋπόθεση ότι το ίδιο το όχημα μπορεί να περάσει το επίπεδο EMC των προδιαγραφών οχημάτων).

Αποτελέσματα δοκιμών EMC για το έργο αυτοκινητοβιομηχανικής κάμερας

ΒΑΚΙ: Επιτυχία επιπέδου 2

ESD: Άμεση εκφόρτιση: 1εκφόρτιση επαφής: ±15KV; 2Αεροεκφόρτιση: ±25KV

Άμεση εκφόρτιση: 1εκφόρτιση πλάκας ζεύξης: ±25KV

Αντιδιαταραχή του παροδικού ζεύγματος: γρήγορος παλμός: +100V/us, -150V/us

RE: επιπέδου επιτυχίας κατηγορίας 5; κανάλι συχνότητας δοκιμής: 300MHz-2,5GHz
