Εικόνα υψηλής ανάλυσης Dothinkey Image Grabber GSL20

Εικόνα υψηλής ανάλυσης

Dothinkey Image Grabber GSL20, Σημαντικές παραμέτρους σε μια ματιά
Ηλεκτρικές προδιαγραφές
Ηλεκτρική τροφοδοσία DC12V/3A
Εξωτερική διεπαφή προστασίας ESD Μοντέλο ανθρώπινου σώματος (HBM) ≥ ± 4000V
Μοντέλο μηχανής (MM) ≥ ±200V

Μέγεθος
Υψόμετρο 35 mm ± 0,1 mm
πλάτος 75 mm ± 0,1 mm
Διάστημα 130 mm ± 0,1 mm

Συμβατότητα αισθητήρων
Διασύνδεση αισθητήρα SLVS-EC
Ποσοστό 2,304Gbps/Lane1
Διάδρομος δεδομένων Μέγιστη υποστήριξη 16 οδών

Χαρακτηριστικά DPS
Υποστηρίζει ρυθμιζόμενη τροφοδοσία 7 καναλιών Παρέχει ανεξάρτητη τροφοδοσία 7 καναλιών, εκ των οποίων 6 καναλιών ρυθμίζονται από 0,8 έως 3,3V με μέγιστη ισχύ κίνησης 1A,και το υπόλοιπο 1 κανάλι ρυθμίζεται από το 0.8 έως 8V με μέγιστη ικανότητα κίνησης 3A.

Χαρακτηριστικά του λειτουργικού συστήματος
Υποστηρίζει δοκιμή λειτουργικού συστήματος 51 καναλιών

PC Interface & Buffer (Σύνδεσμος υπολογιστών και αποθηκευτικός χώρος)

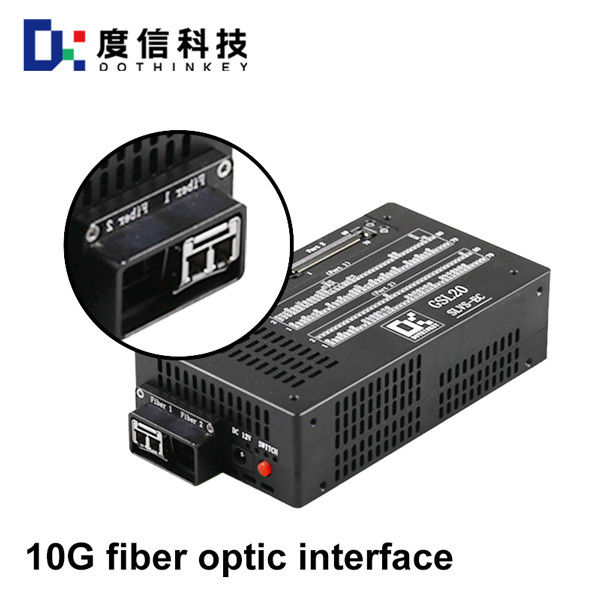

Διασύνδεση επικοινωνίας υπολογιστών 10G διασύνδεση οπτικών ινών*1

Δυνατότητα αποθήκευσης DDR4_8Gbit
Προδιαγραφές επικοινωνίας αισθητήρων
Δείκτης I2C 100K~1M
SPI Μέγιστη συχνότητα επικοινωνίας 20MHz
Ρολόι αισθητήρα 72 MHz±0,1 MHz
Αισθητήρας IO Επίπεδο (μετά από DOVDD) 1,3 ~ 3,3V
