DVP PCLK HSYNC Εικόνα Sensor Board Dothinkey Decoder Board

Πίνακας αισθητήρα εικόνας A27_MAX96706

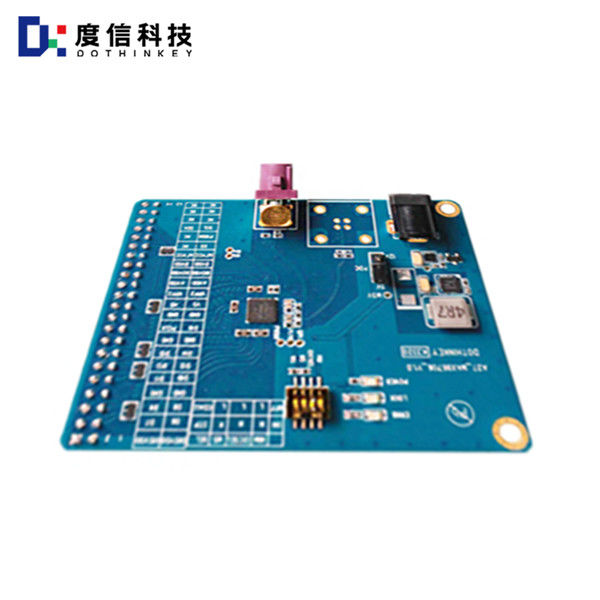

Dothinkey's A27_MAX96706 decoder board supports DVP signal output and works with Dothinkey's MU960/UC930 Image Grabber to realize the image acquisition and data burning function of in-vehicle camera module.

Ποια είναι η έξοδος σήματος DVP;

Το DVP (Digital Video Port) είναι μια παραδοσιακή διεπαφή εξόδου αισθητήρα με παράλληλη λειτουργία εξόδου, το πλάτος bits δεδομένων της διεπαφής DVP μπορεί να είναι 8bit, 10bit, 12bit ή 16bit, χρησιμοποιώντας σήματα CMOS,και το μέγιστο ρυθμό είναι περίπου 96MHz.Ο μέγιστος ρυθμός είναι περίπου 96MHz.

Τα κύρια σήματα της διεπαφής DVP περιλαμβάνουν:
PCLK (Pixel Clock): ρολόι των pixel, κάθε ρολόι αντιστοιχεί σε ένα pixel δεδομένων.
HSYNC (Horizontal Synchronization): Σήμα συγχρονισμού γραμμής, που χρησιμοποιείται για τον έλεγχο της μετάδοσης δεδομένων κάθε γραμμής.
VSYNC (Vertical Synchronization): σήμα συγχρονισμού καρέ, που χρησιμοποιείται για τον έλεγχο της μετάδοσης δεδομένων κάθε καρέ.
Πληροφορίες: δεδομένα από pixels, ακριβές πλάτος bit εξαρτάται από το ISP ή τη υποστήριξη baseband.

Τα χαρακτηριστικά της διεπαφής DVP περιλαμβάνουν:
Παράλληλη έξοδος: Η DVP χρησιμοποιεί παράλληλη μετάδοση, η οποία είναι πιο αργή και έχει μικρότερο εύρος ζώνης.
Σήματα επιπέδου CMOS: χρησιμοποιούνται σήματα επιπέδου CMOS αντί για διαφορικά σήματα.

Στην πράξη, η διεπαφή DVP χρησιμοποιείται συνήθως για τη σύνδεση του αισθητήρα εικόνας και του τσιπ επεξεργασίας εικόνας (ISP) για τη μετάδοση και επεξεργασία δεδομένων βίντεο.το τσιπ ISP θα παρέχει εξωτερική είσοδο ρολογιού (MCLK ή XCLK), και το PLL στο εσωτερικό του αισθητήρα θα υπολογίσει για να παράγει το PCLK, η συχνότητα του οποίου καθορίζεται από το μέγεθος της εικόνας, το ποσοστό καρέ και την ανάλυση.
