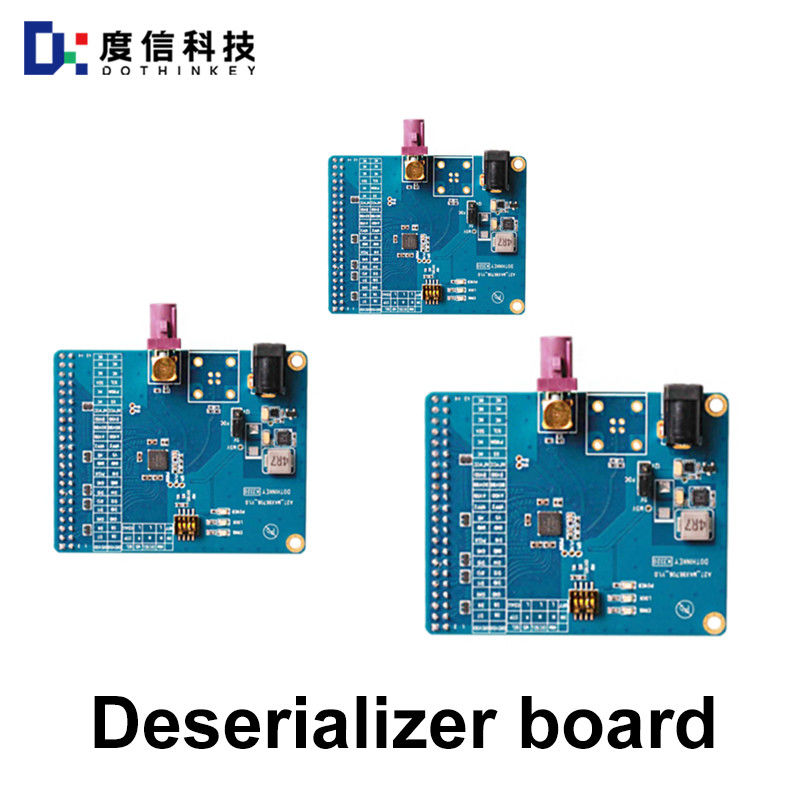

Το Industrial Deserializer board είναι μια συσκευή επεξεργασίας σήματος, η οποία χρησιμοποιείται κυρίως για τη μετατροπή των πρώτων σημάτων δεδομένων που προέρχονται από αισθητήρες ή κάμερες σε εικόνες που μπορούν να επιλυθούν ή εντολές ελέγχου.που χρησιμοποιείται ευρέως στους τομείς της μηχανικής όρασηςΟι βασικές του λειτουργίες περιλαμβάνουν μετατροπή πρωτοκόλλου (π.χ. MIPI CSI-2, LVDS), αποκωδικοποίηση δεδομένων (π.χ. εικόνα RAW,Συμπίεση και προετοιμασία σήματοςΠαρακάτω περιγράφονται οι τεχνικές αρχές, τα σενάρια εφαρμογής και οι τυπικές περιπτώσεις:
Ι. Τεχνικές αρχές και λειτουργίες των βιομηχανικών πινάκων αποζερματοποίησης
1Ανάλυση και μετατροπή πρωτοκόλλου σήματος
Τύπος σήματος εισόδου: Τα πλαίσια αποσυρματοποίησης λαμβάνουν συνήθως διαφορικά σήματα (π.χ. λειτουργία HS του MIPI CSI-2) ή παράλληλα σήματα (π.χ. διεπαφή DVP), τα οποία περιέχουν ακατέργαστα δεδομένα εικόνας (π.χ.(RAW format) ή εντολές ελέγχου από τις μονάδες κάμερας.
Επεξεργασία πρωτοκόλλου: Για παράδειγμα, για το πρωτόκολλο MIPI CSI-2, η πλακέτα Deserializer πρέπει να χειρίζεται την στρωμένη δομή της (στρώμα εφαρμογής, στρώμα πρωτοκόλλου, φυσική στρώση),συμπεριλαμβανομένης της συσκευασίας/απο συσκευασίας δεδομένων, διόρθωση σφαλμάτων (π.χ. CRC) και διαχείριση καναλιών. Πάρτε το Image Grabber της Dothinkey ως παράδειγμα, συνειδητοποιεί την υποστήριξη της λειτουργίας CPHY LRTE μέσω FPGA,που λύνει το πρόβλημα ότι το παραδοσιακό ειδικό τσιπ δεν μπορεί να παράγει εικόνες λόγω του περιορισμού της έκδοσης πρωτοκόλλου.
Ανταλλαγή εξόδου: Τα αποκωδικοποιημένα δεδομένα μεταδίδονται στον υπολογιστή ή στον υπολογιστή υποδοχής μέσω USB3.0, GigE Vision ή HDMI interface, το οποίο υποστηρίζει την ανάλυση ή αποθήκευση εικόνας σε πραγματικό χρόνο.

2Αποκωδικοποίηση δεδομένων και επεξεργασία εικόνας
Αποκωδικοποίηση εικόνας RAW: Τα δεδομένα RAW (π.χ. μορφή Bayer) που προέρχονται από τη μονάδα κάμερας πρέπει να μετατρέπονται σε τυποποιημένες μορφές εικόνας (π.χ. RGB,Για μεταγενέστερη ανάλυσηΓια παράδειγμα, ο UC930 Image Grabber της Dothinkey υποστηρίζει υψηλής ακρίβειας ανίχνευση ρεύματος (ελάχιστο 10nA) και μεταφέρει επεξεργασμένα δεδομένα μέσω διεπαφής USB3.0.
Επεξεργασία μορφών συμπίεσης: Μερικές πλακέτες Deserializer υποστηρίζουν αποκωδικοποίηση σε πραγματικό χρόνο του H.264, H.265 και άλλες κωδικοποιήσεις βίντεο, η οποία είναι κατάλληλη για σενάρια που απαιτούν ροές βίντεο υψηλής ανάλυσης (π.χ. παρακολούθηση 8K).

3Προσαρμογή και βελτιστοποίηση του σήματος
Φιλτράρισμα θορύβου: Μείωση των παρεμβολών σήματος μέσω κυκλωμάτων υλικού ή αλγόριθμων ψηφιακής επεξεργασίας σήματος (DSP) για τη βελτίωση της ποιότητας εικόνας.
Προσαρμογή χρόνου: Διασφάλιση της συγχρονισμένης μετάδοσης δεδομένων πολλαπλών καναλιών (π.χ. μονάδες πολλαπλών καμερών) για την αποφυγή της λάθος ευθυγράμμισης της εικόνας.
