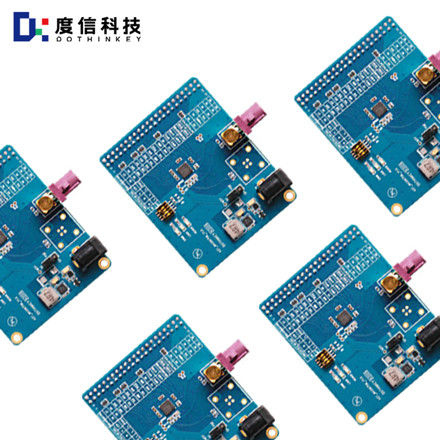

Fpd σύνδεσμος ΙΙΙ Deserializer A27_MAX96706

Fpd σύνδεσμος iii αποσειριαλιστής A27_MAX96706

Εφαρμογή της πλακέτας Industrial Deserializer στην δοκιμή της ενότητας κάμερας κινητού τηλεφώνου.

1Κύριο ρόλο στη διαδικασία δοκιμών
Μετατροπή πρωτοκόλλου: Διαφορετικά σήματα υψηλής ταχύτητας από ενότητες κάμερας κινητών τηλεφώνων (π.χ.Οι ενδιάμεσοι διακομιστές (MIPI CSI-2 interface) πρέπει να μετατραπούν σε σήματα USB ή Ethernet από τις πλακέτες Deserializer για επεξεργασία από τον εξοπλισμό δοκιμών (eΓια παράδειγμα, το Image Grabber GQ4 της Dothinkey υποστηρίζει τη διεπαφή D/C-PHY, η οποία επιτρέπει συγχρονισμένη δοκιμή τεσσάρων καμερών μέσω μετάδοσης οπτικών ινών.
Ανάλυση ποιότητας εικόνας: Αφού η πλακέτα Deserializer μετατρέπει τα δεδομένα RAW σε εικόνα που μπορεί να εμφανιστεί, το λογισμικό δοκιμής (π.χ. Imatest) αναλύει παραμέτρους όπως ανάλυση, θόρυβος, στρέβλωση κλπ.για να διασφαλιστεί ότι η μονάδα συμμορφώνεται με πρότυπα όπως το ISO 12233 και το ISO 15739.
Πιστοποίηση συμβατότητας πρωτοκόλλου: Για νέα πρωτόκολλα (π.χ. CPHY V3.0), οι πλακέτες Deserializer πρέπει να επαληθεύουν τη σταθερότητα επικοινωνίας μεταξύ της ενότητας και του host.Η Dothinkey αναβαθμίζει το FPGA firmware για να υποστηρίζει τη λειτουργία CPHY LRTE και λύνει το πρόβλημα μετάδοσης που προκαλείται από το υψηλής συχνότητας σήμα LP.

2Τυπικά σενάρια δοκιμών
Δοκιμή 3D κάμερας: Για δομημένες ενότητες φωτός ή ToF, οι πλακέτες Deserializer πρέπει να επεξεργάζονται σήματα κίνησης λέιζερ (π.χ.Το VP20 Image Grabber υποστηρίζει τη μέτρηση φωτοκυμάτων nA-level) και τα δεδομένα λήψης εικόνας για να εξασφαλιστεί η ακρίβεια της 3D απεικόνισης..
Δοκιμές ενότητες υψηλής ανάλυσης: Για παράδειγμα, οι πλακέτες Deserializer που υποστηρίζουν ανάλυση 8K (π.χ.RK3588 βιομηχανικό πυρήνα πλακέτα) μπορεί να επεξεργαστεί 4320P ροές βίντεο σε πραγματικό χρόνο για να επαληθεύσει την απόδοση εύρους ζώνης της μονάδας.
Δοκιμή συνεργασίας πολλαπλών καμερών: Τα πλαίσια Deserializer πρέπει να επεξεργάζονται τα δεδομένα από πολλαπλές κάμερες συγχρονικά για να διασφαλίσουν ότι η ραφή εικόνας ή η στερεοειδής όραση λειτουργεί σωστά.

3Ενσωμάτωση με τα προϊόντα Dothinkey
Ενσωματωμένη λειτουργία αποκωδικοποίησης με Image Grabber: Το Image Grabber της Dothinkey (π.χ. UC930) διαθέτει ενσωματωμένο τσιπ FPGA και ASIC, το οποίο υποστηρίζει την αυτόματη μετάβαση των διεπαφών MIPI CSI-2 και DVP,και εκπέμπει δεδομένα επεξεργασίας μέσω USB3.0.
Ευέλικτη προσαρμογή πρωτοκόλλου: Το Dothinkey προσαρμόζει γρήγορα νέες λειτουργίες, όπως τη λειτουργία CPHY LRTE, στις απαιτήσεις πρωτοκόλλου διαφορετικών κατασκευαστών αισθητήρων με την αναβάθμιση της λογικής FPGA.

Το Industrial Deserializer board είναι το βασικό συστατικό των δοκιμών των ενότητες κάμερας κινητών τηλεφώνων, το οποίο περιλαμβάνει μετατροπή πρωτοκόλλου (π.χ. MIPI CSI-2 σε USB), αποκωδικοποίηση δεδομένων (π.χ.RAW σε RGB) και βελτιστοποίηση σήματος (e.π.χ. φιλτράρισμα θορύβου).

Η Dothinkey και άλλοι προμηθευτές χρησιμοποιούν την τεχνολογία FPGA για την υλοποίηση ευέλικτης προσαρμογής πρωτοκόλλου και υποστήριξη υψηλής ανάλυσης,συνεργατικές δοκιμές με πολλές κάμερες για την κάλυψη των αναγκών μαζικής παραγωγής στην ηλεκτρονική κατανάλωσηΚατά την επιλογή μιας πλακέτας Deserializer, είναι απαραίτητο να επιλέξετε μια πλακέτα Deserializer με αντίστοιχη διεπαφή,εύρος ζώνης και ικανότητα επεξεργασίας σύμφωνα με τα σενάρια δοκιμής (e).π.χ. 3D κάμερα, βίντεο 8K) και απαιτήσεις πρωτοκόλλου (π.χ. CPHY LRTE).
