Deserializer Αποκωδικοποίηση Grabber Card Dothinkey Εικόνα Grabber Card MU960

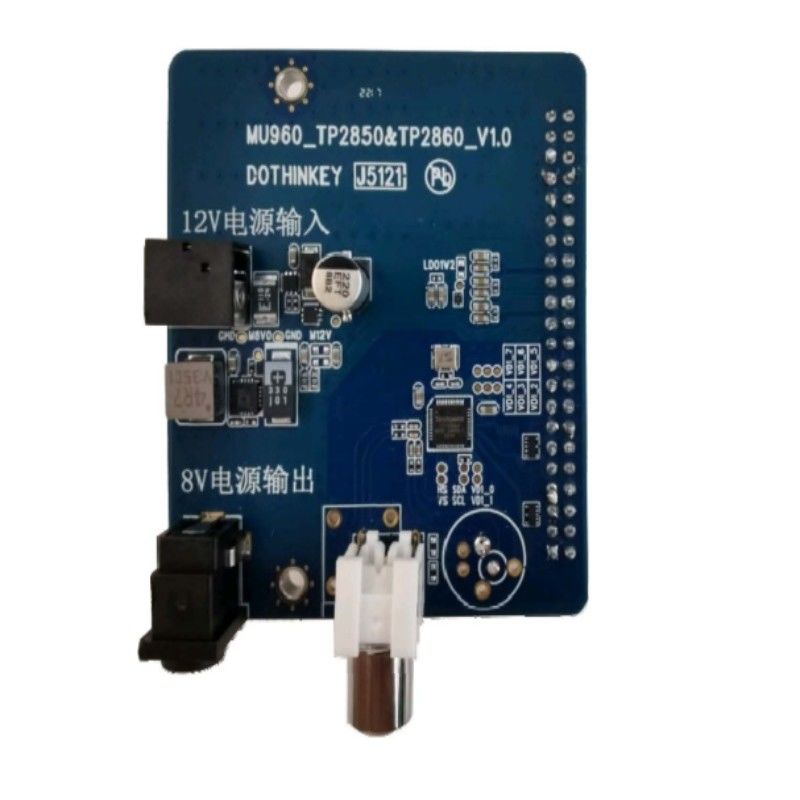

TP2860 Deserializer για τον συλλέκτη εικόνας MU960

Χαρακτηριστικά:

1. Υποστηρίζει τη αποκωδικοποίηση ενότητες τύπου AHD/TVI, κατάλληλες για λύσεις αποκωδικοποίησης ενότητες αυτοκινήτου.

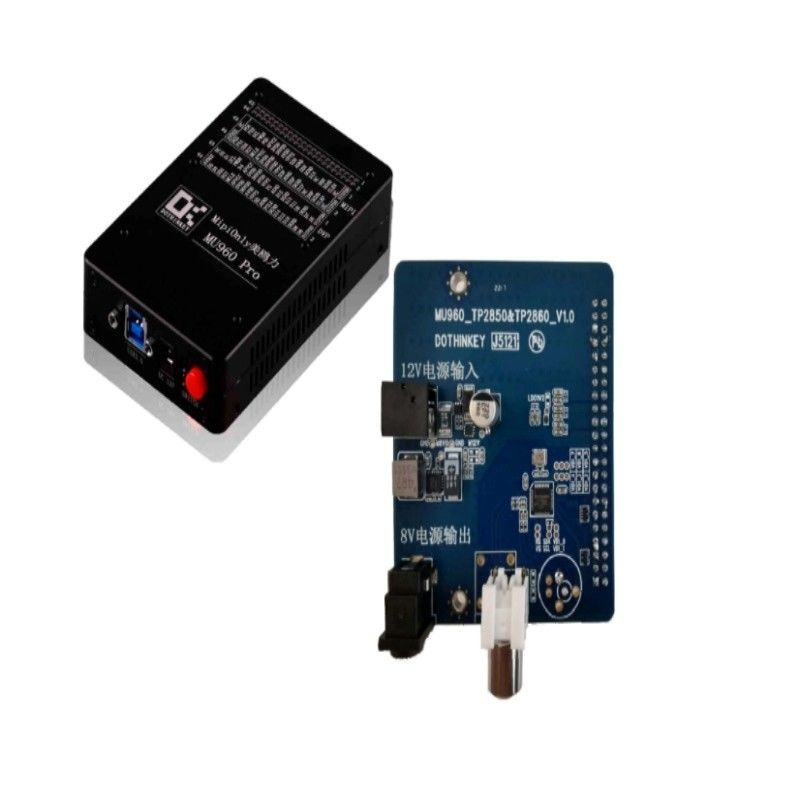

2. Η έξοδος σήματος MIPI, σε συνδυασμό με τον συλλέκτη εικόνας MU960/UC930 για την απόκτηση εικόνας της μονάδας αυτοκινήτου.

Ειδικότητα:

2. Προειδοποίηση πριν τη χρήση!!!
(1) Όσον αφορά την τροφοδοσία POC: Η τροφοδοσία POC αυτού του deserializer μετατρέπεται από εξωτερική τροφοδοσία 12V σε εργασιακή τάση 8V μέσω πρίζας συνεχούς ρεύματος,έτσι ο deserializer απαιτεί ένα ξεχωριστό εξωτερικό προσαρμογέα ισχύος 12V / 1A.
(2) Όσον αφορά την παροχή ενέργειας του τσιπ deserializer: το τσιπ TP2860 σε αυτό το deserializer απαιτεί τρεις εξωτερικές πηγές ενέργειας.και AVDD του λήπτη εικόναςΤο DVDD πρέπει να είναι ρυθμισμένο σε 1,2V, το DOVDD μπορεί να είναι ρυθμισμένο σε 1,8V ή σε 3,3V, το AVDD πρέπει να είναι ρυθμισμένο σε 3,3V.είναι απαραίτητο να εξασφαλιστεί ότι όλες οι ρυθμίσεις τάσης δεν υπερβαίνουν το καθορισμένο εύρος για να αποφευχθεί η βλάβη του τσιπ TP2860.
(3) Όσον αφορά την διεπαφή: αυτός ο deserializer διατηρεί μια διαφορά 2,54 mm, διπλή σειρά 44PIN διεπαφή πιν για να ταιριάζει με το πρότυπο MIPI διεπαφή της εταιρείας μας για εικόνες grabbers,και μια ομοαξονική σύνδεση RCA για τη σύνδεση των μονάδων δοκιμής.

3Περιγραφή της διεπαφής του Deserializer:
