Πίνακας αισθητήρα εικόνας Dothinkey Deserializer Image Grabber Card MU960

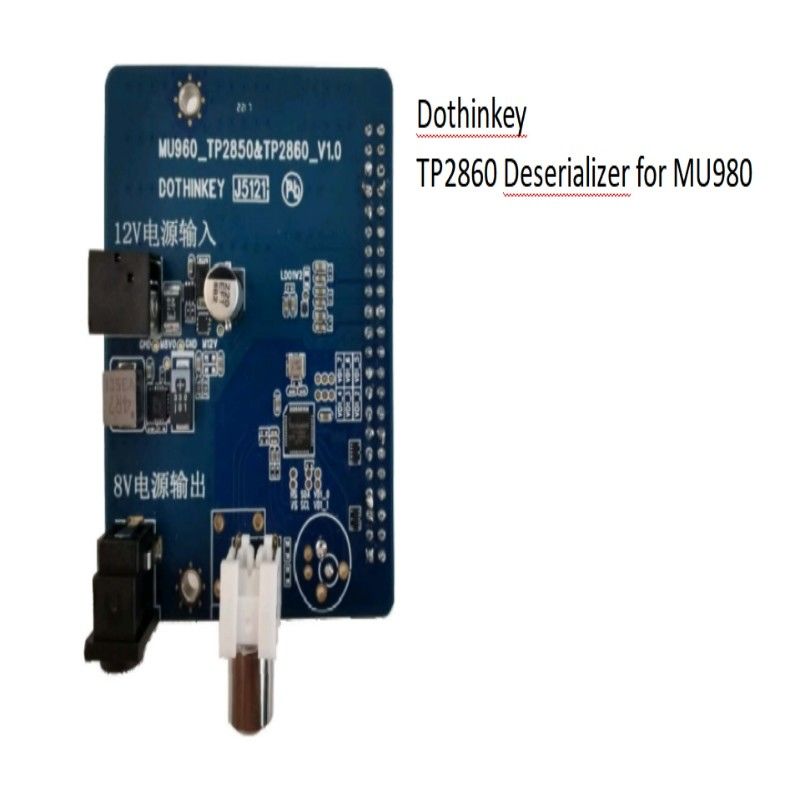

Εικόνα Sensor Board TP2860 Deserializer για την λήψη εικόνας MU960

1Χαρακτηριστικά:

1) Υποστηρίζει τη αποκωδικοποίηση των μονάδων τύπου AHD/TVI, κατάλληλες για λύσεις αποκωδικοποίησης μονάδων αυτοκινήτων.
2) Έκδοση σήματος MIPI, σε συνδυασμό με τον συλλέκτη εικόνας MU960/UC930 για την απόκτηση εικόνας της μονάδας αυτοκινήτου.

2Προδιαγραφές:

3. Προειδοποίηση πριν από τη χρήση:
1) Όσον αφορά την τροφοδοσία POC: Η τροφοδοσία POC αυτού του deserializer μετατρέπεται από εξωτερική τροφοδοσία 12V σε εργασιακή τάση 8V μέσω πρίζας συνεχούς ρεύματος,έτσι ο deserializer απαιτεί ένα ξεχωριστό εξωτερικό προσαρμογέα ισχύος 12V / 1A.
2) Όσον αφορά την παροχή ενέργειας του τσιπ deserializer: το τσιπ TP2860 σε αυτό το deserializer απαιτεί τρεις εξωτερικές πηγές ενέργειας.και AVDD του λήπτη εικόναςΤο DVDD πρέπει να είναι ρυθμισμένο σε 1,2V, το DOVDD μπορεί να είναι ρυθμισμένο σε 1,8V ή σε 3,3V, το AVDD πρέπει να είναι ρυθμισμένο σε 3,3V.είναι απαραίτητο να εξασφαλιστεί ότι όλες οι ρυθμίσεις τάσης δεν υπερβαίνουν το καθορισμένο εύρος για να αποφευχθεί η βλάβη του τσιπ TP2860.
3) Όσον αφορά τη διεπαφή: αυτό το deserializer διατηρεί μια διαφορά 2,54mm, διπλή σειρά 44PIN διεπαφή πιν για να ταιριάζει με το πρότυπο MIPI διεπαφή της εταιρείας μας για grabbers εικόνας,και μια ομοαξονική σύνδεση RCA για τη σύνδεση των μονάδων δοκιμής.

4. Περιγραφή διεπαφής της πλακέτας αποσειριαλισμού:
