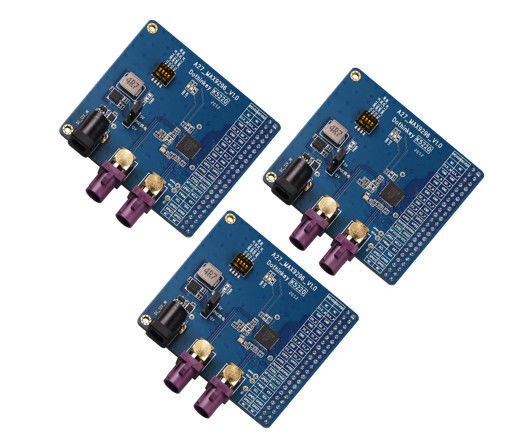

Πίνακας αισθητήρα εικόνας MIPI

(1) Για την παροχή ρεύματος POC: Η εν λόγω πλακέτα αποκωδικοποίησης μπορεί να χρησιμοποιεί δύο τρόπους παροχής ρεύματος της πρίζας συνεχούς ρεύματος ή του τεστ κουτιού για την παροχή ρεύματος POC (επιλέγεται από τον J6), όπου όταν επιλέγεται η παροχή ρεύματος της πρίζας συνεχούς ρεύματοςη πλακέτα αποκωδικοποίησης πρέπει να συνδεθεί σε εξωτερικό προσαρμογέα ισχύος 12V/1A χωριστά, και στη συνέχεια επιλέξτε 12V ή 5V ως παροχή ενέργειας POC μέσω J5; Κατά την επιλογή της παροχής ενέργειας του τεστ, η πλακέτα αποκωδικοποίησης δεν χρειάζεται ξεχωριστή εξωτερική παροχή ενέργειας,και μπορεί να ρυθμιστεί για την παροχή ενέργειας στο POC μέσω της διαμόρφωσης AP (στην παρούσα στιγμήΗ θέση των J5 και J6 εμφανίζεται στις ακόλουθες εικόνες,Η εργοστασιακή προεπιλογή είναι 5V έξοδος από DC κάθισμα (για να αποφευχθεί η καύση από τη μονάδα του πελάτη), οι χρήστες θα πρέπει να επιλέγουν το κατάλληλο POC παροχή ενέργειας σύμφωνα με τις πραγματικές απαιτήσεις παροχής ενέργειας της δοκιμαζόμενης μονάδας πριν από τη χρήση.Το τσιπ MAX9296 σε αυτό το πίνακα αποκωδικοποίησης πρέπει να είναι εξωτερικά εφοδιασμένο με τέσσερις πηγές ρεύματος, και οι τέσσερις πηγές τροφοδοσίας πρέπει να τροφοδοτούνται από το δοχείο δοκιμής, στο οποίο το AFVCC και το DVDD πρέπει να είναι προσαρμοσμένα σε 1,2 V στο τέλος του πίνακα τροφοδοσίας, το AVDD πρέπει να είναι προσαρμοσμένο σε 1,8 V στο τέλος του πίνακα τροφοδοσίας,Το DOVDD πρέπει να ορίζεται στο εύρος 1.8-3.3V όπως απαιτείται, αν υπάρχουν άλλες ρυθμίσεις τάσης στο AP, παρακαλούμε αγνοήστε.είναι απαραίτητο να εξασφαλιστεί ότι οι ρυθμίσεις τάσης αυτών των καναλιών δεν υπερβαίνουν το καθορισμένο εύρος για να αποφευχθεί η βλάβη στο τσιπ MAX9296.

(3) Σχετικά με την διεπαφή: Αυτή η πλακέτα αποκωδικοποίησης διατηρεί μια διεπαφή κεφαλίδας πινάκων 44PIN διπλής σειράς διαστάσεως 2,54 mm για τη σύνδεση με την τυποποιημένη διεπαφή MIPI των προϊόντων δοκιμαστικού κουτιού μας.

(4)Για το MAX9296: σύμφωνα με τις επίσημες πληροφορίες, το max9296 μπορεί θεωρητικά να συνδυαστεί με μια ποικιλία σειριαλιστών gmsl1/gmsl2, και όταν συνδυάζεται με διαφορετικούς σειριαλιστές gmsl,πρέπει να ρυθμιστούν διαφορετικές ομάδες παραμέτρων μητρώου.

(5) Για τον διακόπτη DIP: Ο διακόπτης DIP της πλακέτας αποκωδικοποίησης είναι ένας διακόπτης DIP τεσσάρων σε ένα, ο καθένας εκπροσωπεί μια ανεξάρτητη ρύθμιση υλικού,κάθε ρύθμιση υλικού αντιστοιχεί σε ειδική λειτουργία ενεργοποίησης της λειτουργίας ρύθμισης του μητρώου, κάθε φορά που μόνο ένα από τα bit DIP επιτρέπεται να καλέσει στην πλευρά "ON", και μετά από κάθε bit DIP που ορίζεται, η πλακέτα αποκωδικοποίησης πρέπει να ενεργοποιηθεί εκ νέου για να τεθεί σε ισχύ αυτή η ρύθμιση.
