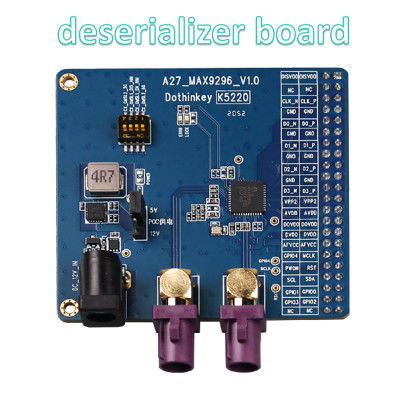

Ο αποσειριαλιστής GMsl MIPI

(1) Για την παροχή ρεύματος POC: Η πλακέτα αποκωδικοποίησης μπορεί να χρησιμοποιεί δύο τρόπους παροχής ρεύματος DC socket ή τεστ box για την παροχή ρεύματος POC (επιλέγεται από τον J6), όπου όταν η παροχή ρεύματος DC socket επιλέγεται,η πλακέτα αποκωδικοποίησης πρέπει να συνδέει χωριστά έναν εξωτερικό προσαρμογέα ισχύος 12V/1A, και, στη συνέχεια, επιλέξτε 12V ή 5V ως τροφοδοσία POC μέσω J5; Κατά την επιλογή της τροφοδοσίας για τον θάλαμο δοκιμής,η πλακέτα αποκωδικοποίησης δεν απαιτεί ξεχωριστή εξωτερική παροχή ενέργειας και μπορεί να ρυθμιστεί για να τροφοδοτεί το POC μέσω της διαμόρφωσης AP (στην περίπτωση αυτή το καπάκι άλματος J5 αποτυγχάνει), και για τον δοκιμαστικό θάλαμο UC930, το εύρος τροφοδοσίας POC μπορεί να ρυθμιστεί από 4V έως 18V. Η θέση των J5 και J6 εμφανίζεται στο παρακάτω σχήμα,Η εργοστασιακή προεπιλογή είναι η έξοδος 5V της πρίζας συνεχούς ρεύματος (για να μην καεί η μονάδα πελάτη), οι χρήστες πρέπει να επιλέγουν την κατάλληλη παροχή ενέργειας POC σύμφωνα με τις πραγματικές απαιτήσεις παροχής ενέργειας της υπό δοκιμή μονάδας πριν από τη χρήση.

(2) Σχετικά με την τροφοδοσία του τσιπ της πλακέτας αποκωδικοποίησης: Το τσιπ MAX9296 αυτής της πλακέτας αποκωδικοποίησης πρέπει να είναι εξωτερικά εγκατεστημένο με τέσσερις τροφοδοσίες,και οι τέσσερις πηγές τροφοδοσίας πρέπει να τροφοδοτούνται από το δοχείο δοκιμής, όπου το AFVCC και το DVDD πρέπει να καθορίζονται σε 1,2V στο τέλος AP, το AVDD πρέπει να καθορίζεται σε 1,8V στο τέλος AP, το DOVDD πρέπει να ρυθμίζεται στην περιοχή 1,8-3,3V, κατά περίπτωση,εάν υπάρχουν άλλες ρυθμίσεις τάσης στο APΠροτού γίνει το σχέδιο, πρέπει να εξασφαλιστεί ότι η τάση των καναλιών αυτών δεν είναι ρυθμισμένη στο καθορισμένο εύρος για να αποφευχθεί η βλάβη στο τσιπ MAX9296.

(3) Σχετικά με την διεπαφή: Η πλατφόρμα αποκωδικοποίησης έχει διατηρήσει μια κεφαλίδα πινάκων 44PIN διπλής σειράς διαστάσεως 2,54 mm για τη σύνδεση με την τυποποιημένη διεπαφή MIPI των προϊόντων δοκιμαστικού κουτιού μας.

(4) Για το MAX9296: Σύμφωνα με τις επίσημες πληροφορίες, το MAX9296 μπορεί θεωρητικά να συνδυαστεί με διάφορους GMSL1/GMSL2 σειριαλιστές και όταν συνδυάζεται με διαφορετικούς GMSL σειριαλιστές, μπορεί να χρησιμοποιηθεί για την ανάλυση των επιπτώσεων του.πρέπει να ρυθμιστούν διαφορετικές ομάδες παραμέτρων μητρώου.

(5) Για τον διακόπτη DIP: Ο διακόπτης DIP της πλακέτας αποκωδικοποίησης είναι ένας διακόπτης DIP 4-in-1, ο καθένας εκπροσωπεί μια ανεξάρτητη ρύθμιση υλικού,κάθε ρύθμιση υλικού αντιστοιχεί σε ειδική λειτουργία της ρύθμισης του μητρώου εκκίνησης ενεργοποίησης, επιτρέπεται να ρυθμίζεται μόνο ένα bit DIP στη θέση "ON" κάθε φορά, και μετά από κάθε bit DIP που έχει ρυθμιστεί, η πλακέτα αποκωδικοποίησης πρέπει να ενεργοποιηθεί εκ νέου για να τεθεί σε ισχύ αυτή η ρύθμιση.
