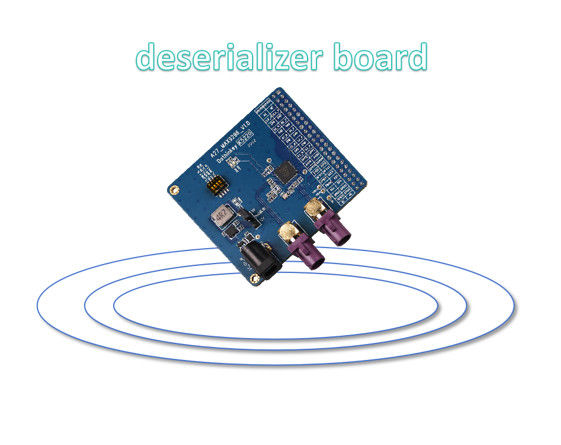

Δελτίο TI MIPI

1. Επιλογές τροφοδοσίας POC

• Δύο τρόποι (επιλέγεται από τον J6):

  • Συνεχή πρίζα:

    • Απαιτεί εξωτερικήΔιορθωτής 12V/1A.

    • ΧρήσηJ5να επιλέξει12V ή 5Vγια την ισχύ POC (προεπιλεγμένη τιμή εργοστασίου:5Vγια την προστασία των μονάδων πελατών).

  • Η τροφοδοσία του τεστ:

    • Δεν χρειάζονται εξωτερικοί προσαρμογείς.

    • Η τάση POC ρυθμίζεται μέσωΡυθμίσεις AP(J5 απενεργοποιείται).

    • ΓιαΚουτί δοκιμής UC930, εύρος POC:4V18V.

2. MAX9296 Ηλεκτρική τροφοδοσία τσιπ

• Τέσσερις σιδηρόδρομοι τροφοδοσίας (πρέπει να τροφοδοτούνται από το τεστ):

  • AFVCC & DVDD:Καθορισμένη σε1.2V(Ρυθμισμός AP).

  • ΑVDD:Καθορισμένη σε1.8V(Ρυθμισμός AP).

  • Υπουργείο ΕξωτερικώνΡυθμιζόμενο (10,8V ̇ 3,3Vκατά περίπτωση).

• Προειδοποίηση:Βεβαιωθείτε ότι οι τάσεις είναι ορθά ρυθμισμένεςπριν από την ενεργοποίησηΓια να αποφευχθεί η ζημιά στο τσιπ.

3. Διασύνδεση

• 44-πιν διπλής σειράς επικεφαλής (2.54mm pitch)για τη συμβατότητα των διεπαφών MIPI με τα τεστ-box.

4. MAX9296 Ευελιξία ζεύξης

• ΥποστήριξηΣυριαλιστές GMSL1/GMSL2αλλά απαιτείδιαφορετικές διαμορφώσεις μητρώωνγια κάθε μοντέλο σειράς.

5. Διαμόρφωση διακόπτη DIP

• Διακόπτης DIP 4 σε 1:Κάθε διακόπτης ελέγχει μια μοναδική λειτουργία υλικού.

• Κανόνες:

  • Μόνοένα διακόπτημπορεί να οριστεί σεΕνεργός- Ναι. - Κατόπιν.

  • Επαναφορτώστε την σανίδα.μετά την αλλαγή των ρυθμίσεων DIP για να τεθούν σε ισχύ οι αλλαγές.

Βασικές συστάσεις:

• ΕπαλήθευσηΑπαιτήσεις τάσης POCτης υπό δοκιμή μονάδας πριν από την επιλογή της λειτουργίας ισχύος.

• Ελέγξτε ξανάΔιάταξη τροχιάς κίνησης MAX9296στη διαμόρφωση AP για την πρόληψη ζημιών.

• Ακολουθήστε τις κατευθυντήριες γραμμές DIP για να αποφύγετε συγκρούσεις στην εκκίνηση του μητρώου.
