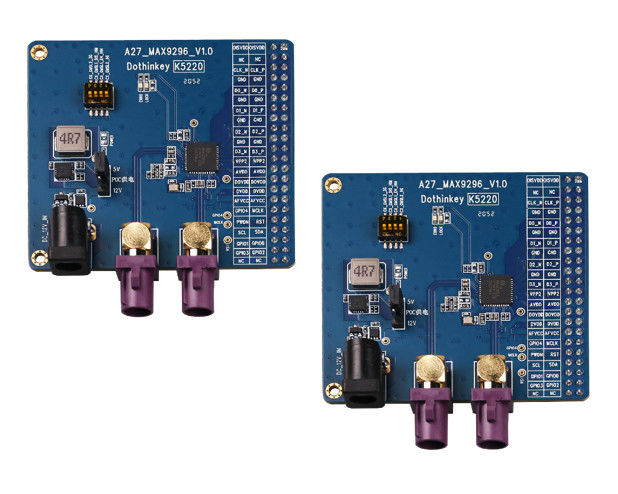

fpd σύνδεσμος iii deserializer MIPI

1Σχέδιο τροφοδοσίας POC Δύο τρόπους τροφοδοσίας (επιλέξιμος μέσω J6): τροφοδοσία από πρίζα συνεχούς ρεύματος: Απαιτείται εξωτερικός προσαρμογός 12V/1A.Επιλέξτε έξοδο 12V ή 5V μέσω J5 jumper (εγκατεστημένη σε 5V από προεπιλογή στο εργοστάσιο για να αποφευχθεί η καύση της υπό δοκιμή μονάδας). Η παροχή ενέργειας του θαλάμου δοκιμής: Δεν απαιτείται εξωτερική παροχή ενέργειας και η παροχή ενέργειας προέρχεται απευθείας από το τεστ. Η τάση POC ρυθμίζεται μέσω της διαμόρφωσης AP (J5 αποτυγχάνει).Το τεστ UC930 υποστηρίζει ρυθμιζόμενες εξόδους από 4V έως 18V.

2. MAX9296 απαιτήσεις τροφοδοσίας με τσιπ Απαιτούνται τέσσερις τροφοδοσίες ενέργειας από τον θάλαμο δοκιμής: AFVCC & DVDD: σταθερό 1,2V (πρέπει να κλειδωθεί από τη διαμόρφωση AP).8V (κλειδωμένη διαμόρφωση AP). DOVDD: Υποστηρίζει ευέλικτη ρύθμιση 1.8V·3.3V. Σημείωση: Επιβεβαιώστε τη διαμόρφωση τάσης πριν ενεργοποιήσετε για να αποφευχθεί η βλάβη του τσιπ.

3. Περιγραφή API Αποθηκευμένες βίδες διπλής σειράς 44PIN διαστάσεως 2,54 mm, συμβατές με την τυποποιημένη διεπαφή τεστ MIPI.

4. MAX9296 Σημειώσεις συμβατότητας Θεωρητικά, υποστηρίζονται πολλαπλές σειράς GMSL1/GMSL2, αλλά η αντίστοιχη ομάδα παραμέτρων μητρώου πρέπει να ρυθμιστεί σύμφωνα με το ζευγαρωμένο μοντέλο.

5. Χρησιμοποίηση DIP διακόπτη προδιαγραφές 4 θέσεις ανεξάρτητος διακόπτης DIP: Κάθε άτομο αντιστοιχεί σε μια λειτουργία υλικού. Κανόνες: Μόνο ένα άτομο επιτρέπεται να ρυθμιστεί σε ON κάθε φορά. Μετά την τροποποίηση,Πρέπει να το ενεργοποιήσεις για να αρχίσει να ισχύει.
