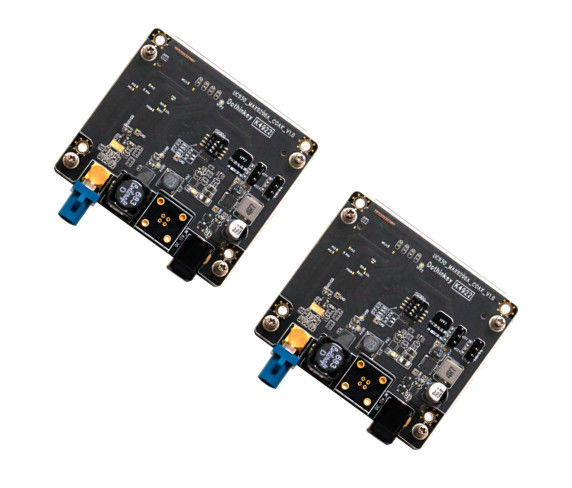

Διοικητικό συμβούλιο

(1) Για την παροχή ενέργειας POC: Αυτή η πλακέτα αποκωδικοποίησης χρησιμοποιεί VPP2 για την παροχή ενέργειας στην POC από προεπιλογή και δεν απαιτεί εξωτερική παροχή ενέργειας στην βάση συνεχούς ρεύματος αυτή τη στιγμή.που χρησιμοποιεί εξωτερική τροφοδοσία, η πρίζα συνεχούς ρεύματος τροφοδοτείται από 12V/1A και στη συνέχεια επιλέγεται DC12V ή DC5V για την τροφοδότηση του POC μέσω του καπακιού.

(2) Σχετικά με την τροφοδοσία του τσιπ της πλακέτας αποκωδικοποίησης: Το τσιπ MAX9296A αυτής της πλακέτας αποκωδικοποίησης τροφοδοτείται από το δοκίμιο δοκιμής με τέσσερις τροφοδοσίες.Το τεστ κουτί πρέπει να ρυθμιστεί με αυτό το quad παροχή ενέργειας, AVDD=1,8V, DOVDD=3,3V, DVDD=1,2V, AFVCC=1,2V. Πριν από τη λειτουργία σχεδιασμού, είναι απαραίτητο να εξασφαλιστεί ότι η τάση δεν υπερβαίνει το καθορισμένο εύρος για να αποφευχθεί η βλάβη στο τσιπ MAX9296A.

(3) Σχετικά με την διεπαφή: Αυτή η πλακέτα αποκωδικοποίησης υιοθετεί μια διεπαφή κεφαλίδας πινάκων 44PIN διπλής σειράς διαστάσεως 2,54 mm για τη σύνδεση με την πρότυπη διεπαφή MIPI των προϊόντων τεστ-box.
