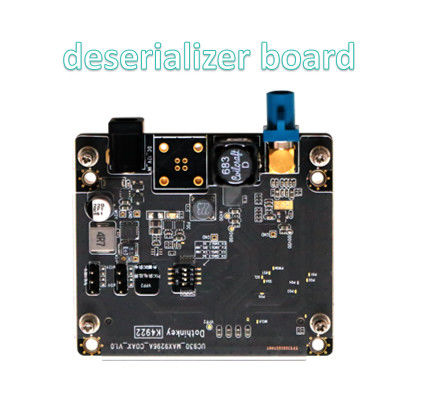

fpd σύνδεσμος iii deserializer MIPI

1Σύστημα τροφοδοσίας POC

Αυτό το decoder board χρησιμοποιείΗλεκτρική τροφοδοσία VPP2σε αυτή τη λειτουργία, δεν απαιτείται εξωτερικός προσαρμογός ισχύος, καθώς μπορεί να τροφοδοτείται απευθείας μέσω του συστήματος δοκιμής, απλοποιώντας τη διαδικασία σύνδεσης της συσκευής.

Προαιρετική λύση εξωτερικής τροφοδοσίας:

• Όταν απαιτείται ανεξάρτητη τροφοδοσία, χρησιμοποιήστεΔιορθωτής ισχύος συνεχούς ρεύματος 12V/1Aσυνδεθεί με την ενσωματωμένη πρίζα συνεχούς ρεύματος.

• Επιλέξτε την τάση εξόδου μέσω του ενσωματωμένου καπέλου:

  • Θέση Α:12V συνεχής ισχύς

  • Θέση Β:5V συνεχής ισχύς

• Σημείωση: Βεβαιωθείτε ότι το σύστημα έχει απενεργοποιηθεί πριν από την αλλαγή των τρόπων παροχής ενέργειας για να αποφευχθούν οι κίνδυνοι βραχυκυκλώματος.

2.Προδιαγραφές ισχύος πυρήνα τσιπ

Το τσιπ αποκωδικοποίησης MAX9296A απαιτεί ακριβήτέσσερις ανεξάρτητες πηγές τροφοδοσίας, τα οποία πρέπει να παρέχονται από το δοχείο δοκιμής και να τηρούν αυστηρά τις ακόλουθες παραμέτρους:

Κριτικές λειτουργικές απαιτήσεις:

• Ελέγξτε όλες τις τάσεις τροφοδοσίας με ένα πολυμετρικό πριν ενεργοποιήσετε.

• Μην ρυθμίζετε τα άλματα ισχύος ενώ το σύστημα είναι ενεργοποιημένο.

• Η τάση που υπερβαίνει τα όρια μπορεί να προκαλέσει μόνιμη βλάβη στο τσιπ.

3.Τεχνικές προδιαγραφές διεπαφής

Το συμβούλιο υιοθετεί μια λύση σύνδεσης βιομηχανικής ποιότητας:

• Φυσική διεπαφή: 44-πιν διπλής σειράς κεφαλής πιν (2,54mm πρότυπο πλάτος)

• Πρωτόκολλο σήματος: Πλήρως συμβατό με το πρότυπο MIPI CSI-2

• Συμβατές συσκευές: Κατάλληλο για την πλήρη γκάμα των προϊόντων δοκιμαστικών κιβωτίων

• Σχεδιασμός προστασίας:

  • Κατηγορία προστασίας ESD: ±8kV εκκένωση επαφής

  • Οι χρυσές καρφίτσες εξασφαλίζουν μακροχρόνια αξιοπιστία της επαφής
