Dothinkey USB3.0 σειράς MIPI κάρτα λήψης DVP HISPI LVDS και SPI Frame Grabber

Το Dothinkey USB3.0 Series Image Grabber υποστηρίζει πολλά πρωτόκολλα-MIPI, DVP, HISPI, LVDS και SPI

Να επιβιώσουμε.

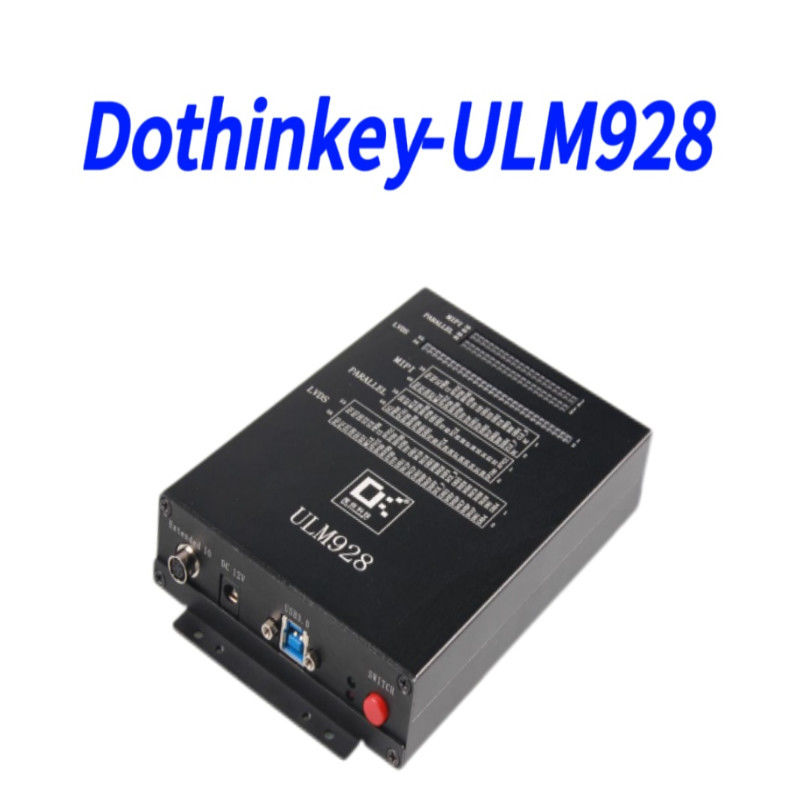

Το ULM928 είναι μια ευπροσάρμοστη λύση δοκιμών σχεδιασμένη για υψηλής απόδοσης λήψη εικόνας και αξιολόγηση αισθητήρων.συμπεριλαμβανομένου του MIPI, DVP, HISPI, LVDS και SPI, καθιστώντας το ιδανικό για δοκιμές κινητών, αυτοκινήτων και κάμερες παρακολούθησης.

Βασικά χαρακτηριστικά

• Μεταφορά δεδομένων υψηλής ταχύτητας:Το USB 3.0 (5Gbps) εξασφαλίζει ταχεία επεξεργασία εικόνας.

• Συμφωνία πολλαπλών διεπαφών:Υποστηρίζει MIPI (4-lane @ 1Gbps), LVDS (10-lane @ 600Mbps) και DVP (200MHz PCLK).

• Διαχείριση ισχύος ακριβείας:Πέντε προγραμματιζόμενα κανάλια ισχύος χαμηλού θορύβου (έως 3,3V/500mA) για την τροφοδότηση αισθητήρων.

• Προηγμένη ανίχνευση ρεύματος:Μέτρηση υψηλής ανάλυσης (10nA) για την ανάλυση του ρεύματος αναμονής και του δυναμικού ρεύματος.

• Πλήρης ανίχνευση σφαλμάτων:Δοκιμές ανοικτής/κλειστής μετάδοσης 45 καναλιών με προσαρμοστικά κατώτατα όρια για αξιόπιστη διάγνωση.

Πλεονεκτήματα

α.Επιλεγμένο για υψηλής ταχύτητας απεικόνιση με ισχυρή ακεραιότητα σήματος.

β. Ευέλικτη παροχή ισχύος (2,5V ̇ 9V) για την ικανοποίηση των διαφόρων απαιτήσεων των αισθητήρων.

c. Βελτιωμένη ακρίβεια δοκιμών με ρυθμιζόμενες ρυθμίσεις τάσης/στροφής.

δ.Παραδοσιακή συμβατότητα συσκευών, διασφαλίζοντας την αποτελεσματική επικύρωση της ενότητας.

Τεχνικές προδιαγραφές εικόνας και μετάδοσης

1)Συμβατότητα αισθητήρων

α.Διάστημα ρολογιού MCLK-6 MHz ~ 99 MHz

β.Προσάρκεια ρολογιού MCLK-±0.1MHz

γ.περιοχή επιπέδου IO του αισθητήρα (με βάση το DOVDD) -1.3V ~ 3.3V

δ.Διάφραση ζώνης LVDS-≥600Mbps/Lane

ε.Αριθμός καναλιών δεδομένων LVDS-1/2/4/8/10 Λεωφόρος

f.Δύση ζώνης MIPI-≥1Gbps/Lane

ζ.Αριθμός καναλιών δεδομένων MIPI-1/2/4Διάδρομος

h.Συντόμευση PCLK-200M HZ

i.Υποστηρίζουν μορφές εικόνας-Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ.RAW8/RAW10/RAW12

j.Υποστήριξη της μορφής RGB-RGB565

2) USB3.0 μετρική

α.Διάφραση δεδομένων USB3.0-5Gbps

3)Τεχνικοί δείκτες του SENSOR I2C

α.Συνδέσεις I2C-100K/400K/1M
