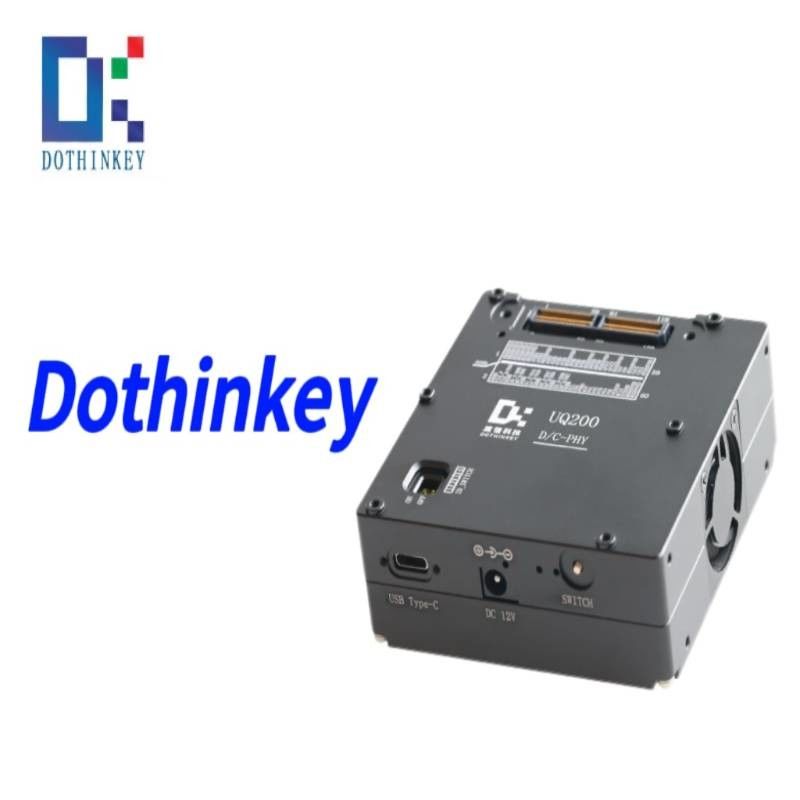

Dothinkey High Speed Image Grabber UQ200 USB3.0 σειράς MIPI Frame Grabber

Dothinkey High Speed Image Grabber UQ200 USB3.0 σειράς

1- Εφαρμογή

Για υψηλής ταχύτητας δοκιμή με κάμερα C-PHY.

1) Ταχύτητα μετάδοσης

750 MB/s μέγιστη ταχύτητα μετάδοσης
C-PHY 3,5GSps/Trio
D-PHY 2,5Gbps/Lane
Διαβίβαση USB3.1

2.Οδηγός σχεδιασμού

1) Κατευθυντήριες γραμμές για τη σύνδεση GND
Ο αισθητήρας εικόνας της σειράς UQ200 παρέχει δύο τύπους GND (AGND και DGND).

2) Διαμόρφωση αντίστοιχης αντλίας I2C
Οι καρφίτσες I2C διαθέτουν εσωτερικές προγραμματιζόμενες αντίστοιχες αντίστοιχες (4.7KΩ, 1.5KΩ και 560Ω επιλογές, προεπιλεγμένη 1.5KΩ) που τραβήχτηκαν στο DOVDD. Οι χρήστες μπορούν να ρυθμίσουν την αντίσταση μέσω λειτουργιών λογισμικού κατά περίπτωση.

3) Διαμόρφωση λειτουργίας GPIO
Οι καρφίτσες GPIO υποστηρίζουν ευέλικτη λειτουργική διαμόρφωση, με εσωτερική αντίσταση έλξης 4,7KΩ στο DOVDD. Οι χρήστες μπορούν να καθορίσουν τη λειτουργικότητά τους μέσω λογισμικού με βάση τις απαιτήσεις της εφαρμογής.

4) Προφυλάξεις GND σε επίπεδο συστήματος
Αυτή η καρφίτσα είναι αφιερωμένη στην παροχή ηλεκτρικής ενέργειας περιφερειών (GND επιπέδου συστήματος) και δεν πρέπει να συνδέεται απευθείας με την GND του αισθητήρα.

5) Διαχειρισμός ελαστικών με επιφύλαξη
Η καρφίτσα αυτή προορίζεται για εσωτερική χρήση και διαθέτει ειδικές εσωτερικές συνδέσεις.

3Διάγραμμα κατανομής εξωτερικής διεπαφής

4. UQ200 Κεντρική θέα
