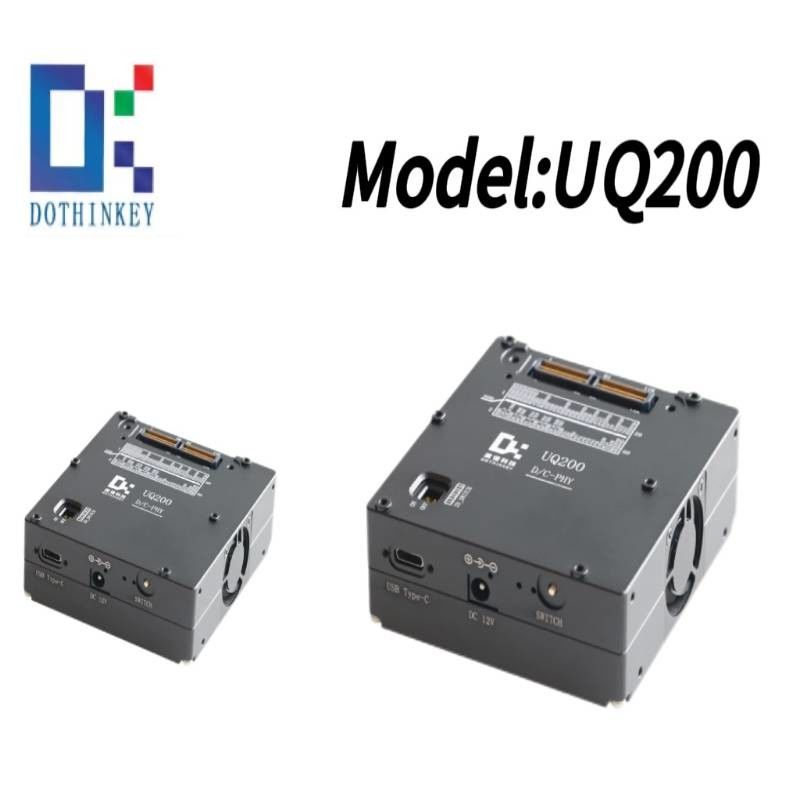

UQ200 Dothinkey για κινητή κάμερα κινητών τηλεφώνων υψηλής ταχύτητας κάρτα MIPI

Εφαρμογή UQ200 για κάμερα κινητών τηλεφώνων, υψηλής ταχύτητας MIPIC-PHY.

1.Προδιαγραφές γήινης σύνδεσης
Ο αισθητήρας απεικόνισης UQ200 ενσωματώνει διπλό πεδίο εδάφους (AGND και DGND).

2Διαμόρφωση διεπαφής.I2C
Ενσωματωμένες προγραμματιζόμενες αντίστοιχες αντίστοιχες (επιλέξιμες 560Ω, 1,5kΩ ή 4,7kΩ· εργοστασιακή προεπιλογή 1,5kΩ) παρέχονται σε γραμμές I2C, που αναφέρονται στο DOVDD.Η αντίσταση τράβηξης μπορεί να ρυθμιστεί δυναμικά μέσω ελέγχου firmware.

3.GPIO Προγραμματιζόμενη διεπαφή
Διαθέτοντας λειτουργικότητα που ρυθμίζεται από λογισμικό, κάθε GPIO ενσωματώνει ένα pull-up 4,7kΩ στο DOVDD. Αυτές οι καρφίτσες υποστηρίζουν προσαρμογή ειδικά για την εφαρμογή μέσω προγραμματισμένων ρυθμίσεων I / O.

4.Συμπεράσματα του συστήματος
Ο εν λόγω τερματικός σταθμός, ο οποίος προορίζεται αποκλειστικά για περιφερειακή διανομή ισχύος (εδαφική περιοχή του συστήματος), πρέπει να παραμένει απομονωμένος από το εδάφιο δίκτυο αισθητήρων για να διατηρηθεί η κατάλληλη ικανότητα δοκιμής ανοικτής/κλειστής σύνδεσης.

5.Αποθηκευμένη Διαχείριση Πιν
Διατηρούνται σε κατάσταση μη σύνδεσης - πρέπει να αποφεύγονται οι εξωτερικές συνδέσεις ή οι σύντομες συνδέσεις μεταξύ των καρτών.

6Διάγραμμα περιγραφής διεπαφής ενότητας προϊόντος
