MIPI USB3 Frame Grabber Το εύρος ζώνης δεδομένων είναι προσβάσιμο 5Gbps Dothinkey

MIPI USB3.0 Image Grabber Το εύρος ζώνης δεδομένων είναι προσβάσιμο 5Gbps

一.Περίληψη του προϊόντος:

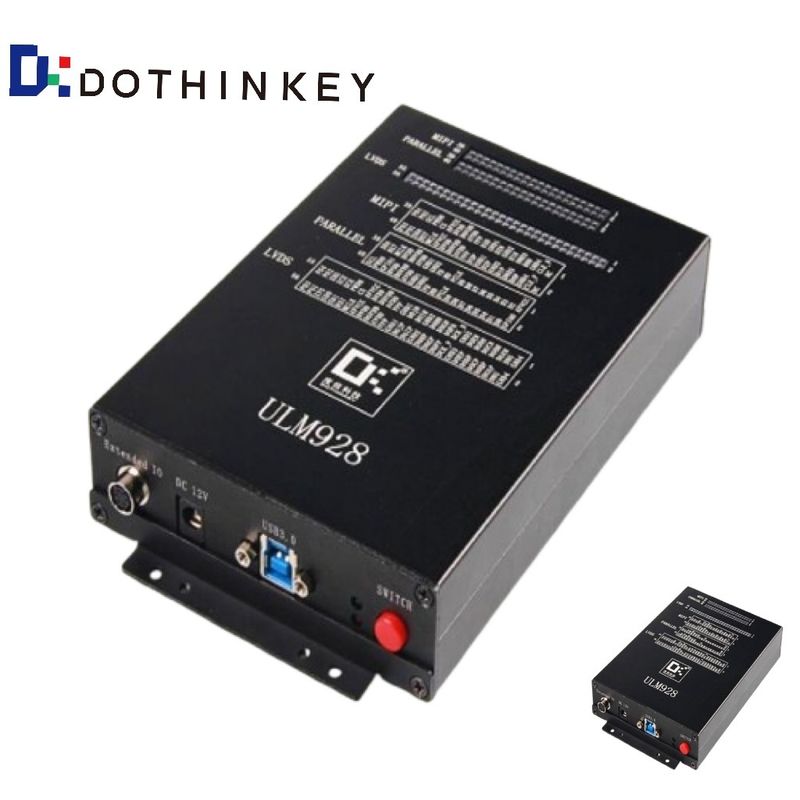

Το ULM928 αντιπροσωπεύει μια ολοκληρωμένη λύση δοκιμών για την αξιολόγηση προηγμένων μονάδων κάμερας.Αυτή η ευέλικτη πλατφόρμα συνδυάζει την απόκτηση εικόνας υψηλής ταχύτητας με δυνατότητες ακριβούς μέτρησης μέσω του USB3.0 διεπαφή, καθιστώντας το ιδανικό για εφαρμογές δοκιμών κινητών, αυτοκινήτων και κάμερες παρακολούθησης.

Τεχνικές προδιαγραφές:

1Υποστήριξη διεπαφής:

1)Υποστήριξη πολλαπλών πρωτοκόλλων: MIPI/DVP/HISPI/LVDS/SPI

2)Διαμόρφωση καναλιού LVDS: 10 λωρίδες @ 600Mbps ανά κανάλι

3)Διαμόρφωση καναλιού MIPI: 4 λωρίδες @ 1Gbps ανά κανάλι

4) Υποστήριξη ρολογιού DVP: 200MHz μέγιστη συχνότητα PCLK

5)Ανάδοση USB3.0: ταχύτητα μεταφοράς δεδομένων 5Gbps

2Συστήματα μέτρησης ακρίβειας:

1) ικανότητα ανάλυσης 10nA

2) Παρακολούθηση δυναμικού/απομονωτικού ρεύματος

3) Παράλληλη ανίχνευση 45 καναλιών ανοιχτό/κοντό

4)Συγκροτήσιμο ρεύμα δοκιμής 15mA

5) Προγραμματισμός προσαρμοστικού κατώτατου ορίου

3Διαχείριση ενέργειας:

1)Πολυκαναλική προγραμματιζόμενη τροφοδοσία:

2) 5 ανεξάρτητες εξόδους χαμηλού θορύβου

3) Υποστήριξη AFVCC/AVDD/DOVDD/DOVD (3,3V/500mA μέγιστο)

4)Ελαστικές επιλογές VPP:

5) εύρος 2,5-5V @ 500mA

6) Περιοχή 5-9V @ 200mA

4Βασικά οφέλη:

1)Συνολική κάλυψη διεπαφής για τη μέγιστη συμβατότητα συσκευών

2)Ακριβότητα μετρήσεων εργαστηριακού επιπέδου για αξιόπιστη επαλήθευση της ποιότητας

3)Ελαστικές διαμορφώσεις ισχύος για διαφορετικές απαιτήσεις δοκιμών

4)Απαγωγή δεδομένων υψηλής απόδοσης για αποτελεσματικές δοκιμές παραγωγής

5) Προγραμματιζόμενες παραμέτρους δοκιμής για προσαρμοσμένο πρωτόκολλο αξιολόγησηςΕίναι...

二Εφαρμογή τροφοδοσίας DPS

Το ULM928 προσφέρει μια ψηφιακή πηγή ρεύματος ρυθμιζόμενη υψηλής ακρίβειας 5 καναλιών (DPS) με υψηλής ακρίβειας ανίχνευση ρεύματος και λειτουργίες προστασίας από υπερχείλιση
Για λεπτομέρειες ανατρέξτε στον πίνακα
