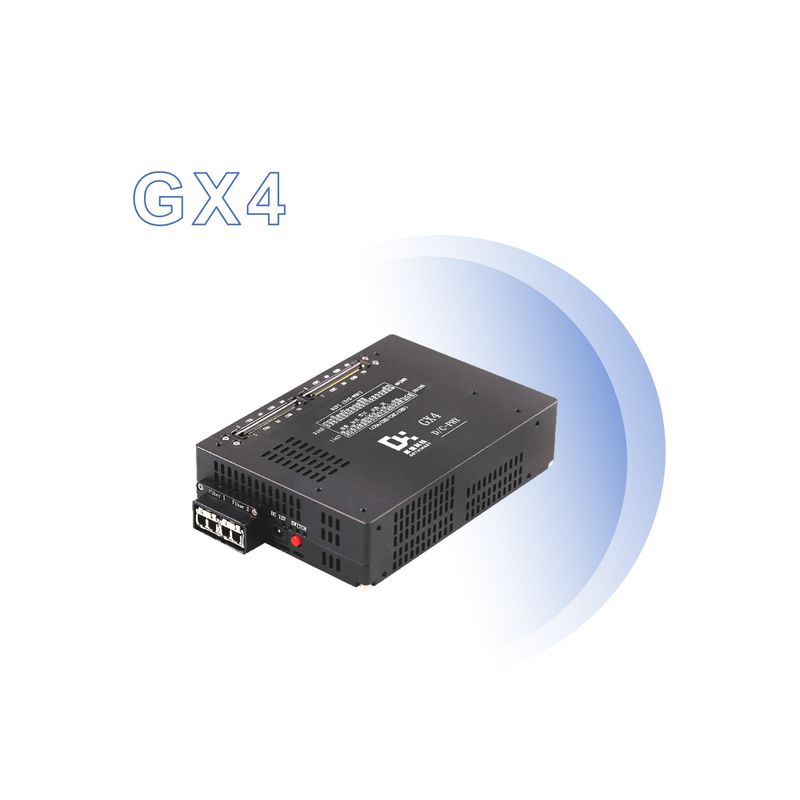

Δοκιμή λειτουργίας της κάμερας Dothinkey Image Frame Grabber 10G Fiber Optic Interface

Δοκιμή λειτουργίας κάμερας Φρέμα εικόνας Grabber Dothinkey

Το Dothinkey Image Frame Grabber μπορεί να δοκιμάσει τις ακόλουθες λειτουργίες της ενότητας κάμερας:

1. Αποκάλυψη και μετάδοση εικόνας

Δοκιμή καναλιού MIPI:

Το Dothinkey UC930, το MU960Pro και άλλα Image Grabber υποστηρίζουν το κανάλι MIPI υψηλής ταχύτητας, το οποίο μπορεί να δοκιμάσει τη μετάδοση δεδομένων υπό διαφορετικούς αριθμούς λωρίδων, όπως η υψηλότερη υποστήριξη για 4LANE,το εύρος ζώνης δεδομένων έως 1.5Gbps/LANE ή 1.6Gbps/LANE κλπ., για να εξασφαλίζεται η σταθερότητα και η ακρίβεια της μονάδας κάμερας στη μεταφορά δεδομένων υψηλής ταχύτητας.

Δοκιμή παράλληλης μονάδας θύρας:

Υποστηρίζει τη δοκιμή τυποποιημένης παράλληλης μονάδας θύρας, το πλάτος του παράλληλου θύρα bit μπορεί να υποστηρίξει έως και 16bit, το οποίο πληροί τις απαιτήσεις δοκιμής των παραδοσιακών παραλληλών μονάδων κάμερας θύρας.

Δοκιμή μονάδας DVS:

Υποστηρίζει δοκιμή DVS module, και το πλάτος bit του παράλληλου DVS module μπορεί να υποστηρίξει έως και 16bit,που μπορεί να χρησιμοποιηθεί για τη δοκιμή της απόδοσης λήψης δεδομένων και της απόδοσης μετάδοσης των μονάδων κάμερας με βάση την τεχνολογία DVS.

Υποστήριξη μορφής εικόνας:

Υποστηρίζει διάφορες μορφές εικόνας, όπως RGB565, YUV422, RAW8, RAW10, RAW12, RAW14, RAW16, κλπ.που μπορεί να αξιολογήσει ολοκληρωμένα την ικανότητα της μονάδας κάμερας να επεξεργάζεται και να παράγει διαφορετικές μορφές εικόνας.

2Η παροχή ενέργειας και η ανίχνευση ρεύματος
Πολλαπλή τροφοδοσία και ανίχνευση:

Για παράδειγμα, το UC930 Image Frame Grabber διαθέτει επτά ανεξάρτητες πηγές ενέργειας ψηφιακού αισθητήρα συνεχούς ρεύματος υψηλής ακρίβειας και χαμηλού θορύβου,που μπορεί να παρέχει ακριβή παροχή ενέργειας για διαφορετικά μέρη της μονάδας κάμερας και να ανιχνεύει τα ρεύματα αναμονής κάθε παροχής ενέργειας, όπως AVDD, DOVDD, VPP2, κλπ., και ορισμένα από τα κανάλια τροφοδοσίας υποστηρίζουν επίσης την τροφοδοσία και την απόκτηση ρεύματος του TOF module.

Μεγάλη ακρίβεια ανίχνευσης ρεύματος:

Αρκετοί συλλέκτες εικόνας είναι εξοπλισμένοι με τρέχουσα τεχνολογία ανίχνευσης σε επίπεδο οργάνων ακριβείας, με ελάχιστη ανάλυση 10nA, η οποία μπορεί να μετρήσει με ακρίβεια τη δυναμική,στατικά και ρεύματα αναμονής του αισθητήρα, βοηθώντας στην αξιολόγηση της απόδοσης της κατανάλωσης ενέργειας και της ικανότητας διαχείρισης της ενέργειας της μονάδας κάμερας.

3. Ανίχνευση ανοικτού και βραχυκυκλώματος
Δοκιμή λειτουργικού συστήματος υψηλής ακρίβειας:

Εξοπλισμένο με τεχνολογία υψηλής ακρίβειας ανίχνευσης ανοιχτού/σύντομου κύκλου, το Image Frame Grabber υποστηρίζει ανίχνευση ανοιχτού/σύντομου κύκλου έως και πολλαπλών καναλιών,όπως το F22Pro Test Box υποστηρίζει δοκιμή λειτουργικού συστήματος 292 καναλιών, το Image Frame Grabber υποστηρίζει δοκιμή λειτουργικού συστήματος 294 καναλιών και το Image Frame Grabber υποστηρίζει ανίχνευση ανοικτού/μικρού κυκλώματος έως 33 καναλιών,και μπορεί να προσδιορίσει με ακρίβεια τα προβλήματα ανοικτού / βραχυκυκλώματος στις συνδέσεις υλικού μέσω της ευέλικτης ρύθμισης της τάσης δοκιμής του λειτουργικού συστήματος και του ρεύματος δοκιμήςΜέσω ευέλικτων ρυθμίσεων τάσης δοκιμής και ρυθμίσεων ρεύματος δοκιμής,μπορεί να προσδιορίσει με ακρίβεια τα προβλήματα ανοικτού και βραχυκυκλώματος στη σύνδεση υλικού και να εξασφαλίσει την ποιότητα της σύνδεσης κυκλώματος της μονάδας κάμερας.

4.Ειδική δοκιμή λειτουργίας
Υποστήριξη TOF:

Υποστηρίζει την παροχή ενέργειας και την απόκτηση ρεύματος της μονάδας TOF, όπως το MU960Pro, UC930 και άλλα Image Frame Grabber, τα οποία μπορούν να ανταποκριθούν στις απαιτήσεις δοκιμής της μονάδας κάμερας TOF στην εύρεση απόστασης,3D μοντελοποίηση και άλλες εφαρμογές.

Δοκιμή μικρής αντίστασης:

Το F22Pro και το GQ4A Image Frame Grabber υποστηρίζουν τη μέτρηση μικρής αντίστασης, η οποία είναι κατάλληλη για τη δοκιμή αντίστασης της θύρας της μονάδας,και μπορεί να ανιχνεύσει την ποιότητα συγκόλλησης και την αντίσταση στην επαφή του στήριγμα του μοντέλου, ώστε να εξασφαλίζεται η αξιοπιστία της ηλεκτρικής σύνδεσης της μονάδας.

Επικοινωνία λεωφορείου I3C

Ορισμένα Image Frame Grabber υποστηρίζουν τρόπους επικοινωνίας I3C SDR, όπως F22Pro, GQ4A, κλπ., το οποίο υποστηρίζει επικοινωνία υψηλής ταχύτητας μεταξύ των μονάδων της κάμερας και των οικοδεσπότων,και ικανοποιεί τις μελλοντικές ανάγκες των μονάδων κάμερας για υψηλότερα ποσοστά μετάδοσης δεδομένων και πιο αποδοτικά πρωτόκολλα επικοινωνίας.

Ρυθμίσεις πύλης τάσης:

Υποστηρίζει τη ρύθμιση της οριακής τάσης LP, η οποία μπορεί να ρυθμιστεί σύμφωνα με τη ρύθμιση της οριακής τάσης LP διαφόρων μονάδων για την υποκλοπή μονάδων με μη ειδική τάση LP,να ελέγχει με ακρίβεια την ποιότητα των ενοτήτων, και εξασφαλίζουν τη σταθερότητα και την αξιοπιστία των μονάδων σε κατάσταση χαμηλής κατανάλωσης ενέργειας.
