Υποστήριξη Dothinkey για τη μέτρηση τάσης LP

Υποστήριξη για LP μέτρηση τάσης Image Frame Grabber

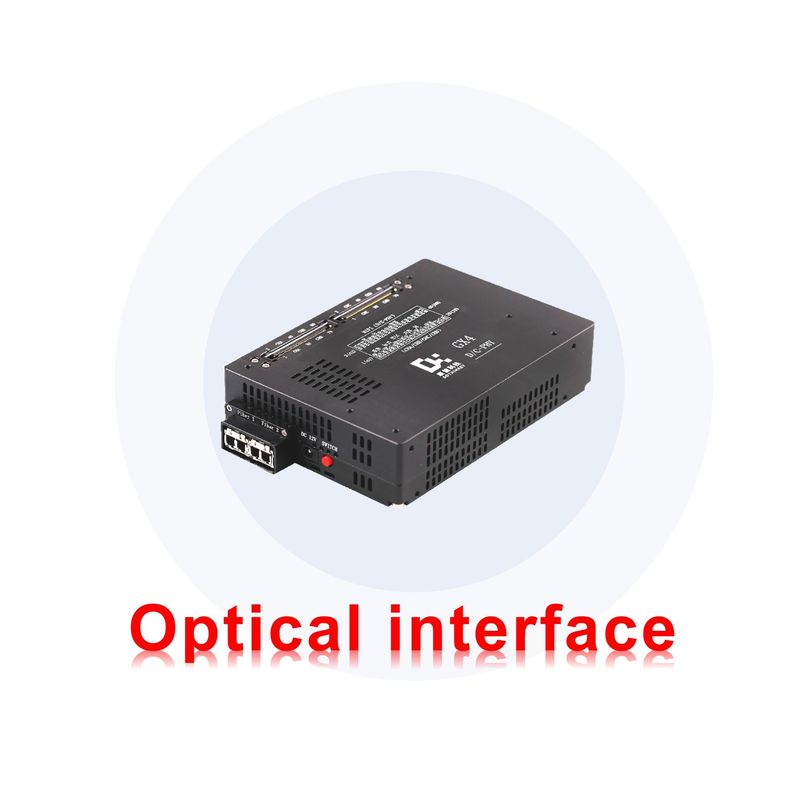

Η μέτρηση της τάσης LP που υποστηρίζεται από το Dothinkey GX4 Image Frame Grabber σημαίνει ότι το Image Frame Grabber είναι σε θέση να μετρήσει την τάση στην κατάσταση LP (Low Power) στην διεπαφή MIPI PHY.Παρακάτω περιγράφεται λεπτομερώς η μέτρηση της τάσης LP:

Ορισμός
Η διεπαφή MIPI PHY είναι μια κοινή επεξεργαστή διεπαφής της κινητής βιομηχανίας φυσική στρώση προδιαγραφή που χρησιμοποιείται για τη σύνδεση του επεξεργαστή με περιφερειακές συσκευές όπως κάμερες, οθόνες κλπ.Στην διεπαφή MIPI PHY, υπάρχουν δύο τρόποι μετάδοσης δεδομένων, HS (High Speed) και LP mode, η οποία είναι ένας τρόπος επικοινωνίας χαμηλής ισχύος που χρησιμοποιείται κυρίως για τη μετάδοση σημάτων ελέγχου και μικρού όγκου δεδομένων.Η μέτρηση της τάσης LP είναι η μέτρηση της τάσης των σχετικών σημάτων της διεπαφής MIPI PHY στη λειτουργία LP, ώστε να εξασφαλίζεται ότι η τιμή τάσης βρίσκεται εντός του καθορισμένου εύρους, ώστε να εξασφαλίζεται η κανονική επικοινωνία και η σταθερή λειτουργία της διεπαφής και του εξοπλισμού.

Πεδίο μέτρησης και ακρίβεια
Αρχή μέτρησης
Η μέτρηση της τάσης LP πραγματοποιείται κυρίως μέσω του κυκλώματος ανίχνευσης τάσης ακριβείας στο Image Frame Grabber,δειγματοληψία και ενίσχυση της έξόδου ή εισόδου σήματος τάσης από την διεπαφή MIPI PHY σε λειτουργία LP, και στη συνέχεια με τη χρήση του μετατροπέα αναλογικής τάσης σε ψηφιακή για τη μετατροπή του αναλογικού σήματος τάσης που λαμβάνεται από το δείγμα σε ψηφιακό σήμα,και τελικά μέσω των ενσωματωμένων αλγορίθμων μέτρησης για την επεξεργασία και ανάλυση του ψηφιακού σήματος, ώστε να ληφθεί η ακριβής τιμή τάσης LP.

Σενάρια σπουδαιότητας και εφαρμογής
Επιθεώρηση ποιότητας: Κατά τη διάρκεια της διαδικασίας κατασκευής των συσκευών MIPI,Η μέτρηση της τάσης LP μπορεί να χρησιμοποιηθεί για την ανίχνευση του κατά πόσον η τάση LP των τσιπ και των ενοτήτων πληροί τις απαιτήσεις σχεδιασμού και τα βιομηχανικά πρότυπα, ώστε να εντοπίζονται εγκαίρως προβλήματα ποιότητας στη διαδικασία παραγωγής και να εξασφαλίζεται η συνέπεια της ποιότητας του προϊόντος.

Ανάλυση προβλημάτων: Όταν οι συσκευές MIPI παρουσιάζουν ανωμαλίες επικοινωνίας, λειτουργικές βλάβες και άλλα προβλήματα, η μέτρηση τάσης LP μπορεί να βοηθήσει τους μηχανικούς να εντοπίσουν γρήγορα την αιτία του προβλήματος,προσδιορίστε αν είναι το κύκλωμα διεπαφής, τροφοδοσία ή το ίδιο το τσιπ, ώστε να πραγματοποιείται στοχευμένη συντήρηση και αποδιορθώσεις.

Έρευνα και ανάπτυξη: Στο στάδιο έρευνας και ανάπτυξης του εξοπλισμού MIPI, το προσωπικό έρευνας και ανάπτυξης μπορεί να βελτιστοποιήσει και να προσαρμόσει τη στρατηγική σχεδιασμού κυκλωμάτων και διαχείρισης ισχύος με βάση τα αποτελέσματα της μέτρησης τάσης LP,για τη βελτίωση της απόδοσης και της σταθερότητας του εξοπλισμού, και να εξασφαλίζεται η αξιόπιστη λειτουργία του εξοπλισμού σε διαφορετικές συνθήκες λειτουργίας.

Δοκιμή συμβατότητας: Δεδομένου ότι οι συσκευές MIPI διαφόρων κατασκευαστών μπορεί να παρουσιάζουν ορισμένες διαφορές,Η μέτρηση τάσης LP μπορεί να αξιολογήσει τη συμβατότητα μεταξύ διαφορετικών συσκευών για να εξασφαλίσει ότι λειτουργούν σωστά κατά τη σύνδεση και την επικοινωνία, και να αποφευχθούν οι αστοχίες συμβατότητας που προκαλούνται από ασυμφωνία τάσης και άλλα προβλήματα.
