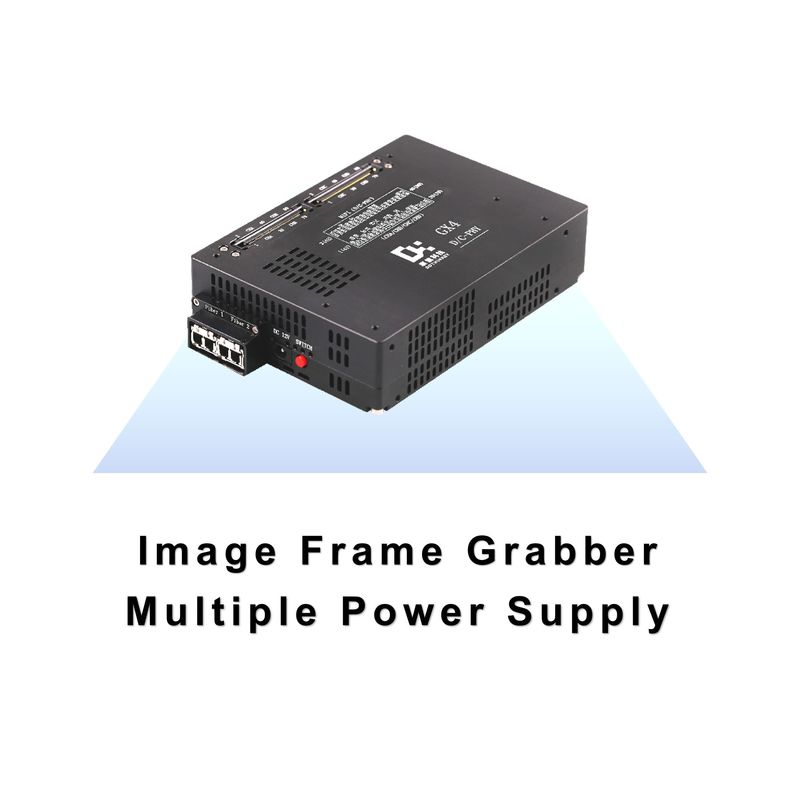

Πολλαπλή τροφοδοσία, συλλέκτης πλαισίου εικόνας DC12V 3A DDR4_16Gbit, χωρητικότητα αποθήκευσης

Πολλαπλή τροφοδοσία εικόνας Frame Grabber

Οι ακόλουθες είναι οι έννοιες αυτών των παραμέτρων που σχετίζονται με το κανάλι MIPI στο GX4 Image Frame Grabber:

Αξίες καναλιών MIPI
4C: Δείχνει ότι υπάρχουν 4 κανάλια C-PHY.
4D: Δείχνει ότι υπάρχουν 4 κανάλια D-PHY.
3D+1C: Δείχνει ότι υπάρχουν 3 κανάλια D-PHY και 1 κανάλι C-PHY.
3C+1D: Δείχνει ότι υπάρχουν 3 κανάλια C-PHY και 1 κανάλι D-PHY.
2D+2C: Δείχνει ότι υπάρχουν 2 κανάλια D-PHY και 2 κανάλια C-PHY.

MIPI D-PHY 1/2/4 λωρίδα

D-PHY:

Πρότυπο διεπαφής φυσικού στρώματος που χρησιμοποιείται συνήθως για μεταφορά δεδομένων υψηλής ταχύτητας μεταξύ επεξεργαστών κινητών εφαρμογών και περιφερειακών συσκευών όπως κάμερες και οθόνες.

Λέιν:

Στο D-PHY, τα δεδομένα μεταδίδονται μέσω μιας λωρίδας, κάθε λωρίδα αποτελείται από ένα ζευγάρι διαφορικών γραμμών σηματοδότησης. 1/2/4 Λωρίδα σημαίνει ότι υποστηρίζονται 1, 2 ή 4 λωρίδες για τη μετάδοση δεδομένων αντίστοιχα.

MIPI C-PHY 1/2/3 Τρίο

C-PHY:

Ένα νέο πρότυπο διεπαφής φυσικού στρώματος που εισήχθη από την MIPI Alliance, με υψηλότερη απόδοση μετάδοσης δεδομένων και εύρος ζώνης σε σύγκριση με το D-PHY.

Τρίο:

Στο C-PHY, τα δεδομένα μεταδίδονται μέσω μιας ομάδας τριών γραμμών σηματοδότησης (δηλαδή, ένα Trio) αντί να χρησιμοποιούνται διαφορικά ζεύγη όπως στο D-PHY. 1/2/3 Trio σημαίνει ότι υποστηρίζει τη μετάδοση δεδομένων πάνω από 1, 2,ή 3 Trios, αντίστοιχα.
