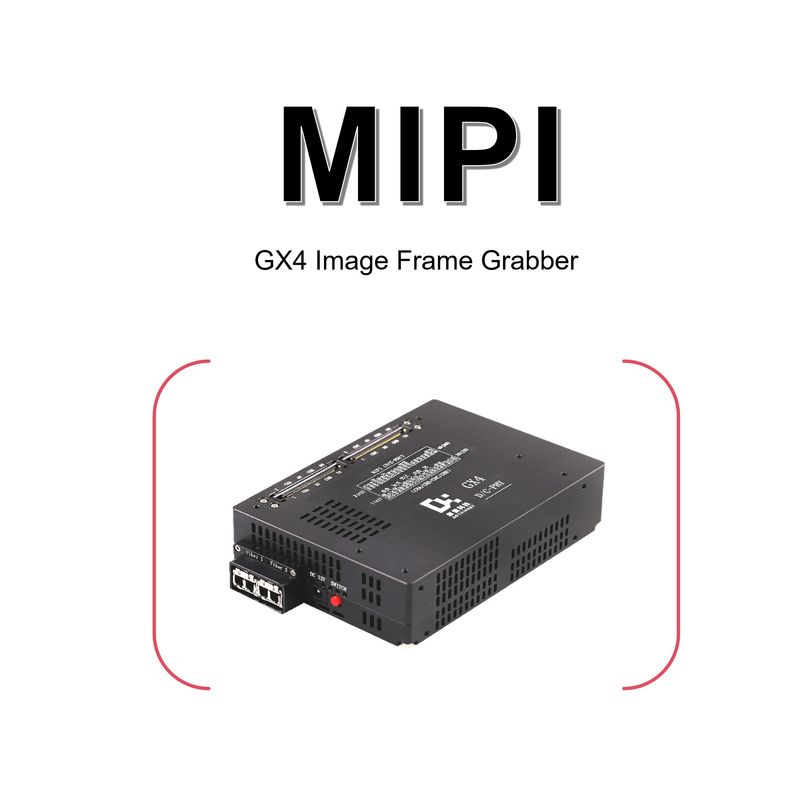

Μονάδα κάμερας κινητού τηλεφώνου MIPI Frame Grabber Dothinkey GX4

Ηλεκτρικές προδιαγραφές

Ηλεκτρική τροφοδοσία

DC12V/3A

Προστασία ESD εξωτερικής διεπαφής

Πρότυπο ανθρώπινου σώματος (HBM) ≥ ± 4000V
Μοντέλο μηχανής (MM) ≥ ±200V

Μέγεθος

Υψηλή

35mm ± 0.2χμ

Διάμετρο

100mm ± 0.2χμ

Διάρκεια

140mm ± 0.2χμ

Τεχνολογίες συμβατές με τους αισθητήρες

Διασύνδεση αισθητήρα

MIPI D-PHY CSI.MIPI C-PHY CSI

Μέγιστο ποσοστό MIPI

GX4/GX4Ε

CHA/CHB

MIPI D-PHY1.9Gbps/Lane

MIPI C-PHY1.9Gsps/Trio

ΧΧΚ/ΧΔ

MIPI D-PHY1.9Gbps/Lane

MIPI C-PHY1.5Gsps/Trio

Διάδρομος δεδομένων MIPI

4C,4D,3D+1C,3C+1D&2D+2C

MIPI D-PHY 1/2/4 λωρίδα

MIPI C-PHY 1/2/3 Τρίο

Χαρακτηριστικά DPS

Υποστήριξη 28 τροφοδοσία ρυθμιζόμενη

Παροχή 4X7 ανεξάρτητης τροφοδοσίας, εκ των οποίων 4X4 οδική ρυθμιζόμενη 0,8-3,3V, μέγιστη ισχύς οδήγησης 1A· 4X2 οδική ρυθμιζόμενη 0,8-5V, μέγιστη ισχύς οδήγησης 1A, 4X1 οδική ρυθμιζόμενη 0.Ρυθμικό 8-8V, η μέγιστη ικανότητα οδήγησης 3A.

Χαρακτηριστικά λειτουργικού συστήματος

Υποστήριξη δοκιμής λειτουργικού συστήματος 4X29

PC Interface & Buffer (Σύνδεσμος υπολογιστών και αποθηκευτικός χώρος)

Διασύνδεση επικοινωνίας υπολογιστών

10G διεπαφή οπτικών ινών* 2

Δυνατότητα αποθέματος ασφαλείας

DDR4_16Gbit

Μέτρηση τάσης

Μέτρηση τάσης LP

Περιοχή μέτρησης: 0~1,4V, ακρίβεια: ±10mV

Μέτρηση τάσης αισθητήρα GPIO

Πεδίο μέτρησης: 0~3,3V, ακρίβεια: ±20mV

Χαρακτηριστικά LC

Υποστηρίζει δοκιμή LC 4X29 καναλιών

Δείκτες επικοινωνίας αισθητήρων

100 χιλιάρικα.-1M

SPI Μέγιστη συχνότητα επικοινωνίας

20MHz

Ρολόι αισθητήρα

6 - 99MHz±0,01MHz

Επίπεδο IO του αισθητήρα (μετά το DOVDD)

1.2 - 3.3V
